『我社の技術をチョコットだけ』 を皆さんにお見せするコーナーを作っちゃいました.。
今回は ＬＡＮケーブルにコネクタ（ＲＪ45）の付け方をお見せしましょう。
※ＬＡＮってローカルエリアネットワーク（Local Area Netwark）の略ですョ知ってました？
それじゃぁ さあさあ！ ウエストパワーさん！早く工具の準備してください。
（無理やり ウエストパワーさんをアシスタントに呼んできちゃいました。）

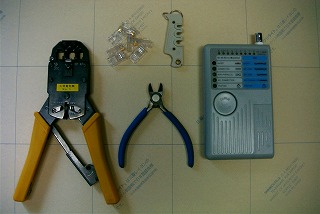

まず最初に使用する工具を説明しちゃいましょう。
(1)かしめ機・・・ＬＡＮケーブルにコネクタを付ける工具です。
(2)ＲＪ45コネクタ(別名＝玉？)・・・ＬＡＮケーブル用のコネクタです。
(3)被覆カッター・・・ＬＡＮケーブルの被覆を取るカッターです。
(4)ニッパー・・・ＬＡＮケーブル切断に使います。
(5)簡易ＬＡＮテスター・・・ちゃんと通信できるか確認できるテスターです。
それじゃぁ
ウエストパワーさん よ～く見といてくださいよ。

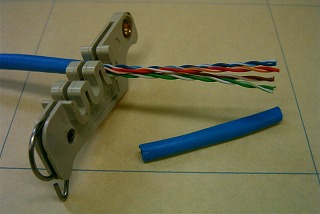

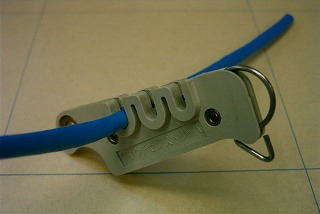

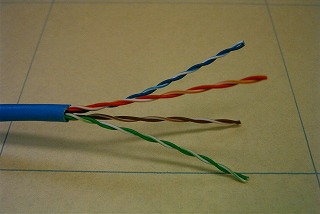

①最初に被覆カッターでＬＡＮケーブルを剥いてみます。
くるくるまわして 横にスライドさせて被覆を剥きます。

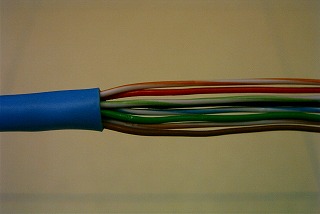

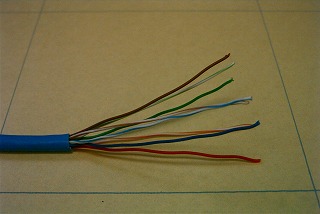

②ツイストペアーをばらします。
ツイストペアーを優しくバラバラにして まっすぐに伸ばします。

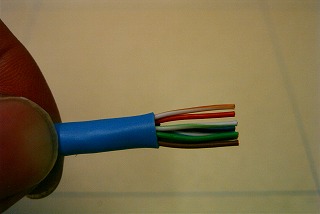

③順番に並び換えます。
今回は ストレート結線 Ｔ－５６８Ｂ の順番でやってみます。

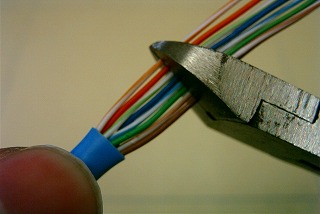

あとは 長すぎず短かすぎず カットします。

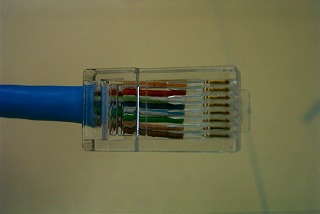

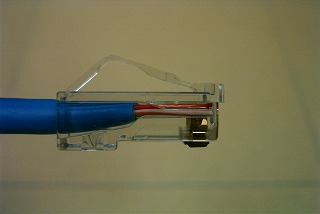

④順番を崩さないようにジャックをつっこみます。そ～と！

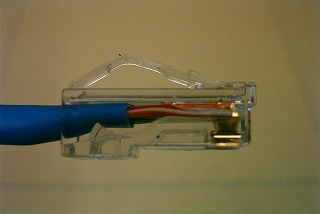

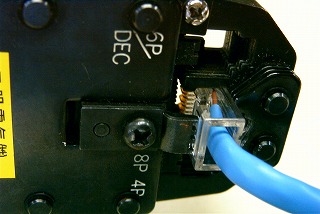

⑤ちゃんと奥まで入ってるか確認して かしめ機に挿し込みます。

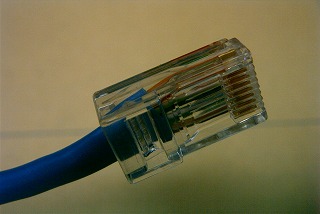

⑥こんな感じで完成です。
★さて これからテスターで テストしていきましょう。

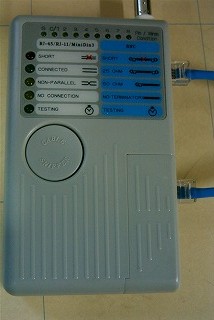

←コイツが我社の鬼軍曹「LANテスター」です<(_ _)>じゃぁウエストパワーさん出番ですょ 今から鬼軍曹にみてもらいますからねぇ
右側面の上下にコネクタを挿してください。ちゃんと挿し込みましたか？
じゃぁ 丸ボタンを押してください。
テストスタート ３秒お待ちください。
ピィ ピィ ピィ
って 鳴りましたネ
「・・・・・発表しますっジャ、ジャン(^_^;)」
見て下さいょ ウエストパワーさん、「ヽ(^o^)丿見事、合格です！ ヽ(^o^)丿」

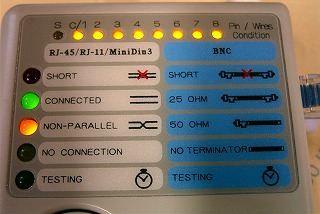

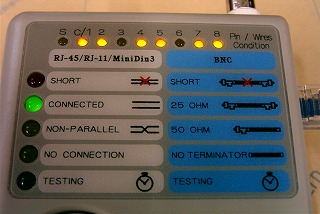

ミドリのランプが点灯しましたね
あと 上１～８のキイロが点灯してますよね。
これで、鬼軍曹もご機嫌です！ヽ(^o^)丿

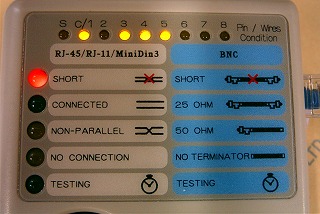

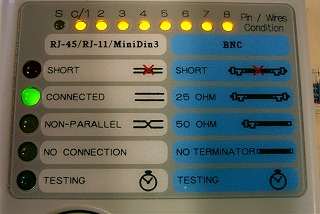

もしも・・・ 失敗してしまった時は こんな感じで点灯します。
（じゃぁ ウエストパワーさん 私が間違って作ったケーブルを準備してください。）
ペアの順番間違いの時 ３番、６番の線が ちゃんと刺さってない時 ＬＡＮケーブルの断線状態の時
アカのランプなんて点けた日にゃ～鬼軍曹もかなりの激怒ですっ・・・
その場で

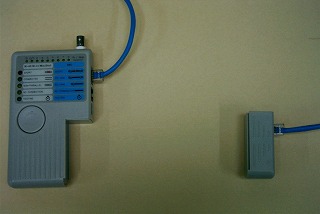

このテスターのすばらしい機能は 本体から分離できるので、
ケーブル配線後のテスト、既設ケーブルのテスト、離れた場所のテストに優れてます。
ウエストパワーさん どうでしたか？こんな感じで、いつもやってるんですよ～何か質問はありますか？
う～ん、でっ、「電工3号さんの
なにを、最後に聞くんですかぁ～ 「常に100パーセントですよっ、失敬な！」 <`ヘ´>※まっ気分次第やけど・・・
ウエストパワーさん、アシスタントお疲れさまでした。ありがとうごさいました。
以上で『我社の技術をチョコットだけ』を、お見せしました。それでは皆さん このへんで また会う日までさようなら…
