東日本大震災の影響で原子力発電所が稼働停止している為、

これから夏場になってくると電力の需要が増えて来て、電力不足の影響が心配ですよね。

電力不足で計画停電や電気代アップなどあるかもしれません。

ここらで、みんなで電気を大事にして節電していくと　電力不足がちょっとでも減るんと思うのです。

じゃぁ　節電して電力不足にならん為にはどないしたらいいのか？こまめに照明を消してたり、待機電源をやめる？


節電ちゅうのは電気使用量を減らすことから始めれると思うんですよ。

電気使用量が↓なら、当然電気代が↓ってぇ　(^。^)y-.。o○ってな感じやけど・・・。

でも簡単に節電って出来ないですよねぇ・・・。難しい・・・。どうしましょ・・・。



じゃぁこれはどうでしょ！


照明の球や蛍光灯を『LEDに替えて節電しましょ！』　ってどうでしょうか？


今回は我が社での 直管形蛍光灯のLED化を実験的にやってみます。

まずはLED蛍光灯のご紹介を・・・。

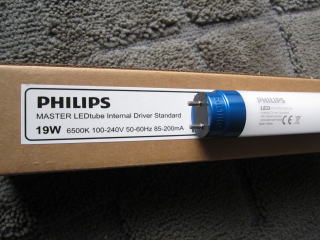

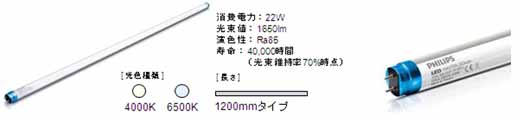

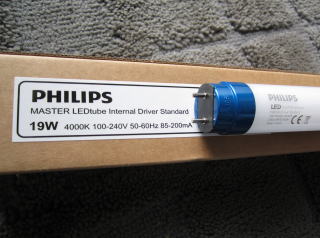

使用する直管形LED蛍光灯は　PHILIPS製の『MASTER　LEDtube』です。

直管形蛍光灯と比較して、最大約５０％の消費電力を削減！

直管形蛍光灯FLR４０Wタイプと比較して約５０％、高力率FHF３２Wタイプと比較して約４０％の省エネ！

ランプ寿命は　何と　４０，０００時間！　すごく長持ちします！


　　　　　　　※口金の　ブルーアルマイト仕様が　ラジコンマニアには、たまりません！！(笑)

　　　
　　　　　　　　　　　　4000K　　　　　　　　　　　　　　　　　　　　　　　　　　　　6500K

　　　　　　　　　　　　※色温度はK（ケルビン）という単位を使います。
　　 　　　　　　　　　 ケルビン値が低いほど、光に温かみが増します。ケルビン値が高いいほど、光に冷たさが増します。
　　　　　　　　　　　　同じ数値の色温度でも見比べると、微妙に光の色味が異なって見えることもあります。

注意点があります。　ただ蛍光灯の交換だけでは　ダメです！　　　　　　　　　　　　　 ※MASTER LEDtube　はドライバー基盤内臓の直管LED蛍光灯です。
　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　AC入力直結で点灯します。　また反対側はヒューズが入っています。　
普通の器具に直管LED蛍光灯を入れると　　爆発の恐れがあります！　嘘です！

でも絶対にしないで下さい！！
※誤って配線、取付した場合、安全機能によりLED管内のヒューズが飛び、LED本体が点灯しなくなり、
　 LEDランプが破損して二度と点灯しなくなりますので、ご注意ください。

LED化工事は簡単な配線変更の電気工事が要りますので、　勝手にしないで下さい！

では　取替工事開始します！

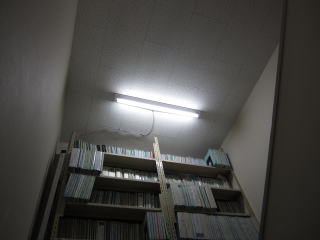

工事場所は階段の踊り場から高さ３．８ｍの天井にある。V型Hf32W１灯用の器具で実験していきましょう。
この器具は２４時間、３６５日、ずっと点灯しっぱなしなので　今回節電の対象器具にしました。

※器具横から出ているケーブルは、今回器具の電力を測定する為　測定器まで配線しているケーブルです。
　 　 　

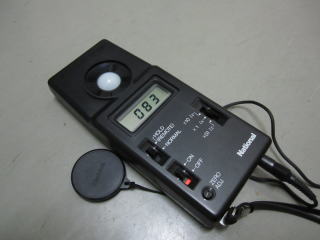

　　　　　　　　　　Hｆ32型蛍光灯使用　　　　　　　　　　　　　　　　　　工事前の照度測定　約８３ルクス

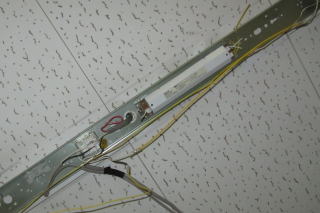

器具の配線変更工事
　　　

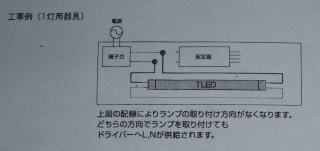

※写真では分かりずらいですが、器具の安定器が要りません。　　　　　　　　　　こんな配線図です。

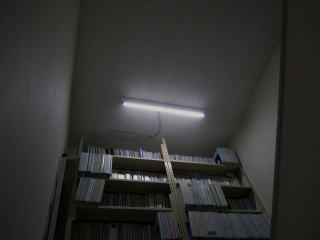

LED化　完了！
　　　　　　　　　　　※写真と実際の見た感じは若干違います。
　　

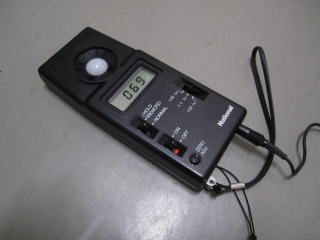

　　　　　　　　　LED蛍光灯６５００K使用　　　　　　　　　　　　　　　　工事後の照度測定　約６９ルクス

　
　　　　　　　　　LED工事完了のシール

施工時間　約15分、LEDになって若干暗くなった感じがあるのは　照度計でも分かると思いますが・・・。
でも、そんなに気になりません！
６５００KのLED蛍光灯は色温度は白く冷たく涼しい感じの光り方です。

２４時間、３６５日、年中点灯している階段で少々暗くなっても　消費電力か下がれば十分節電になってると思います！



※LED化工事の完了している照明器具に、
　普通の蛍光灯を入れるのは大変危険ですので絶対に入れないで下さい！



（桜）
じゃあP３さん！　データでの説明お願いします！


（P3）
それでは実際にどれだけの節電になったかみていきます。

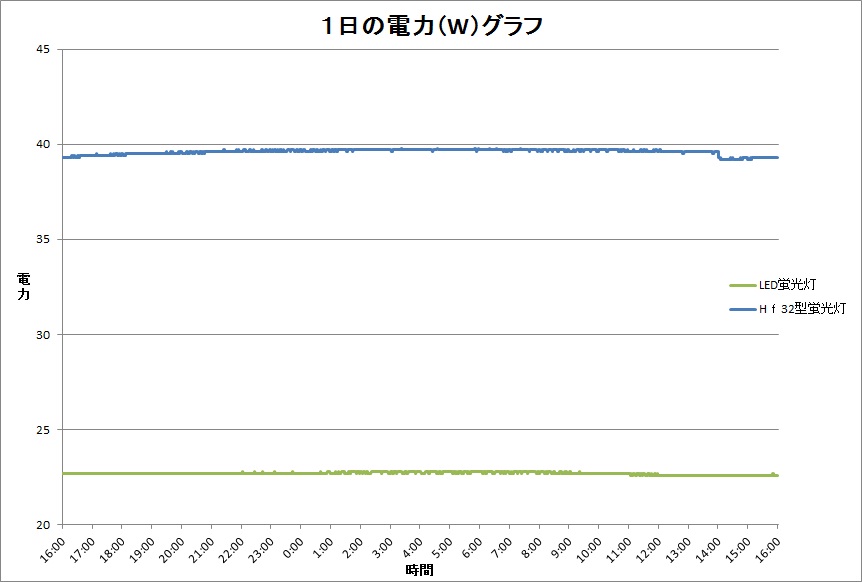

測定器でとったデータをPCに取り込んでEXCELにてグラフにしました。

これだけでもLEDにしたら節電になるのが分かると思います・・・。



えっ！？　分かりにくい？



では、みなさん大好きな お金 に換算していきます。

結果は、 Hf32型蛍光灯は平均39.6Wなので1時間の電力量は約0.04kW/hになります。
同じように、 LED蛍光灯は平均22.7Wなので1時間の電力量は約0.023kW/hになります。

電気代は電力会社との契約（高圧・低圧）や季節により変わりますが、
　　　　　　　　　　　　　　　　　　　　　　　　　　　　（厳密にいうと力率割引等もある）


我が社の場合ですと電気使用料金を、1kW/h（1kWのもの1時間使用したとき）で約19円とします。

では、計算開始！！


　　　　　　　　　　　
Hｆ32型蛍光灯　　0.04 (kW/h) × 24 (時間) × 365 (日) × 19 (円) ≒ 6660 (円)

LED蛍光灯　　 　0.023 (kW/h) × 24 (時間) × 365 (日) × 19 (円) ≒ 3830 (円)

　　　　　　　　　　 6660 (円) - 3830 (円) ＝ 2830 (円)


ということで、24時間365日点灯している照明ならランプ1本交換するだけで



1年間でなんと　約3000円　もお得になります。



（桜）
P３さん　よく分かりました。ありがとうございます。でも・・・。

これがもし台数が増えたら・・・。　
すごい節電になりますし、電気使用料金も安くなりますね！




今後　皆さんの所で　LED化工事が必要であれば・・・。
是非、ご連絡ください！

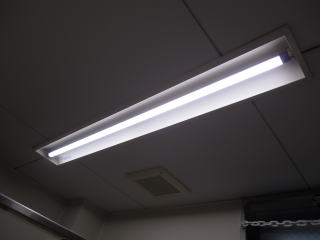

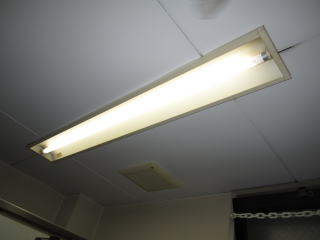

番外編　社内トイレLED化工事
　　　工事前　　　　　　　　　　　　　　　　　　　　　　　　　　　工事後
　　　　　
　　　　　　　　　　　　Hｆ32型蛍光灯使用　　　　　　　　　　　　　　　　　　　　　LED蛍光灯４０００K使用　

普段よく使う所の照明をLED化するのも　よい節電になるよぅ〜！
